自動化集成系統配套服務商-日弘智能今天為大家講講視覺對位系統MARK定位點設計有什么要求?MARK定位點設計規范。

　　一、MARK點作用及類別

　　MARK點也叫基準點，為裝配工藝中的所有步驟提供共同的可測量點，保證了裝配使用的每個設備能精確地定位電路圖案。因此，MARK點對SMT生產至關重要.

　　二、視覺對位系統MARK點設計規范

　　所有SMT來板必須有MARK點，且Mark點的相關SPEC如下：

　　1,要求

　　Mark點標記為實心圓;

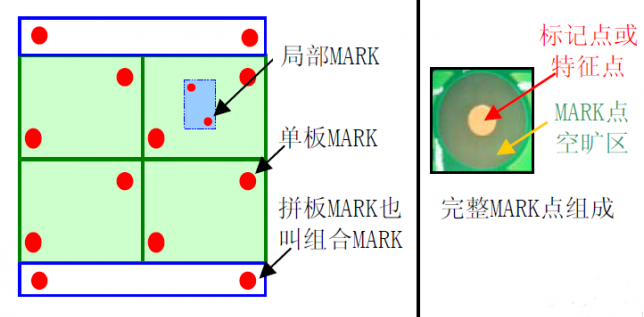

　　2,組成

　　一個完整的MARK點包括：標記點(或特征點)和空曠區域。

　　3,位置

　　1)Mark點位于電路板或組合板上的對角線相對位置且盡可能地距離分開。最好分布在最長對角線位置，建議非對稱防呆;

　　2)為保證貼裝精度的要求，SMT要求： 起在SMT試跑的所有機種(包括衍生機種)，每1pcsPCB板內必須至少有一對符合設計要求的可供SMT機器識別的MARK點，即必須有單板MARK(單板和拼板時，板內MARK位置)。拼板MARK或組合MARK只起輔助定位的作用;

　　Mark點位于電路板的位置

　　3)拼板時，每一單板的MARK點相對位置必須一樣。不能因為任何原因而挪動拼板中任一單板上MARK點的位置，而導致各單板MARK點位置不對稱;

　　4)PCB板上所有MARK點只有滿足：在同一對角線上且成對出現的兩個MARK，方才有效。因此MARK點都必須成對出現，才能使用。

　　4,尺寸

　　1)Mark點標記最小的直徑為1.0mm [0.040″]，最大直徑是3.0mm [0.120″]。Mark點標記在同一塊印制板上尺寸變化不能超過25 微米[0.001″];

　　2)特別強調：同一板號PCB上所有MARK點的大小必須一致(包括不同廠家生產的同一板號的PCB);

　　3)建議RD-layout將所有圖檔的Mark點標記直徑統一為1.0mm;

　　5,邊緣距離

　　視覺對位系統MARK點(邊緣)距離印制板邊緣必須≥5.0mm [0.200″](機器夾持PCB最小間距要求)，且必須在PCB板內而非在板邊，并滿足最小的MARK點空曠度要求。

　　強調：所指為MARK點邊緣距板邊距離≥5.0mm[0.200″]，而非MARK點中心。

　　6、空曠度要求

　　在Mark點標記周圍，必須有一塊沒有其它電路特征或標記的空曠面積。空曠區圓半徑 r≥2R , R為MARK點半徑,r達到3R時，機器識別效果更好。

　　常有發現MARK點空曠區為字符層所遮擋或為V-CUT所切割，造成SMT機器無法識別。

　　MARK點邊緣距板邊距離≥5mm

　　7、材料

　　Mark點標記可以是裸銅、清澈的防氧化涂層保護的裸銅、鍍鎳或鍍錫、或焊錫涂層。如果使用阻焊(soldermask)，不應該覆蓋Mark點或其空曠區域

　　8、平整度

　　MARK點標記的表面平整度應該在15 微米[0.0006″]之內。

　　9、對比度

　　a) 當MARK點標記與印制板的基質材料之間出現高對比度時可達到最佳的性能。

　　b) 對于所有MARK點的內層背景必須相同。

　　三、MARK點設計不良實例

　　1,為了使相關部門能更好地理解上述MARK點設計的相關規范,現列舉若干個MARK點設計不良實例并附錄不良圖片及參照標準

　　2,MARK點設計不良問題描述參照標準

　　3,MARK點空曠區域為字符層或電路特征所遮擋,SMT機器無法識別。

　　4,MARK點空曠度要求MARK點沒有空曠區域,只有標記點，造成SMT機器無法識別。

　　5,MARK點距印制板邊緣距離

　　6,MARK點為V-cut所切,SMT機器無法識別。 MARK點形狀

　　7,MARK點距板邊距離≤5mm,SMT機器無法識別。

　　8,PCB板上所有MARK點標記直徑只有0.85MM，且形狀不規則,SMT機器難以識別，

　　9,PCB板內無MARK點，板邊MARK位置不對稱，造成SMT無法作業。

　　10,板內無MARK，拼板尺寸有誤差，貼裝后元件坐標整體偏移，造成SMT作業困難。

　　11,MARK點大小和形狀MARK點 0.5m 1.0m

　　PCB板的MARK定位點，為滿足SMT的自動化生產處理的需要，加MARK點，

　　注意事項：

　　1) 距離板邊緣和機械定位孔的距離≥7.5mm。

　　2) 它們必須有相同X或Y坐標

　　3) MARK點必須要加上阻焊。

　　4) MARK點至少有2個，成對角放置，建議不對稱偏位。

　　5) MARK點的尺寸見下圖。

　　6) 它們是在頂層和底層放置的表面焊盤。

　　推薦：通常MARK點焊盤直徑(PD)1.6mm(63mil)阻焊直徑(D(SR))3.2mm(126mil);當PB 的密度和精度要求非常高時，MARK點焊盤可以為1.0mm(必須通知工程部),并且提供相關原始圖檔，或實物，工藝確認可操作性后可安排批量制作。

　　通常MARK點焊盤的直徑

　　四、印制板設計要求

　　1. 印制板的外形：印制板外形應為長方形，四個角圓弧半徑在2～4mm之間;最大尺寸為：450mmX400mm，最小尺寸為：100mmX50mm 。

　　2. 印制板的翹曲度：最大上翹0.5mm，最大下翹1.2mm，如圖1所示。

　　3. 當印制板需要被部分地裁去邊或角時，應采用工藝沖縫的方法，使要裁去的部分能夠保留到自動貼片工序完成后再去除，如圖2所示。

　　4. 邊沿若要開口，其開口寬度不要超過3mm，深度不要超過30mm。開口與附近角的距離要大于35mm;同一邊上不要超過5個開口;盡量避免在長邊上開口。
